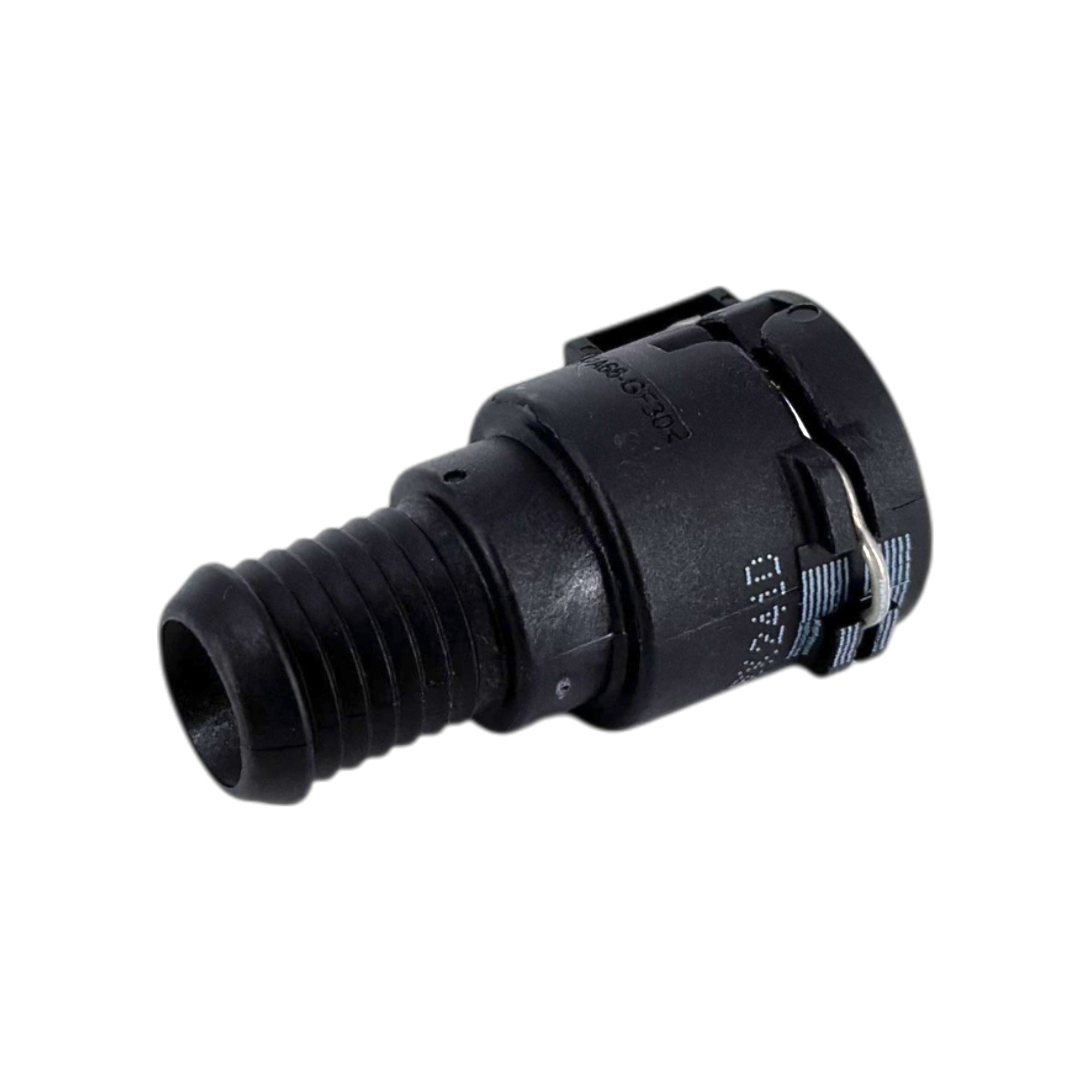

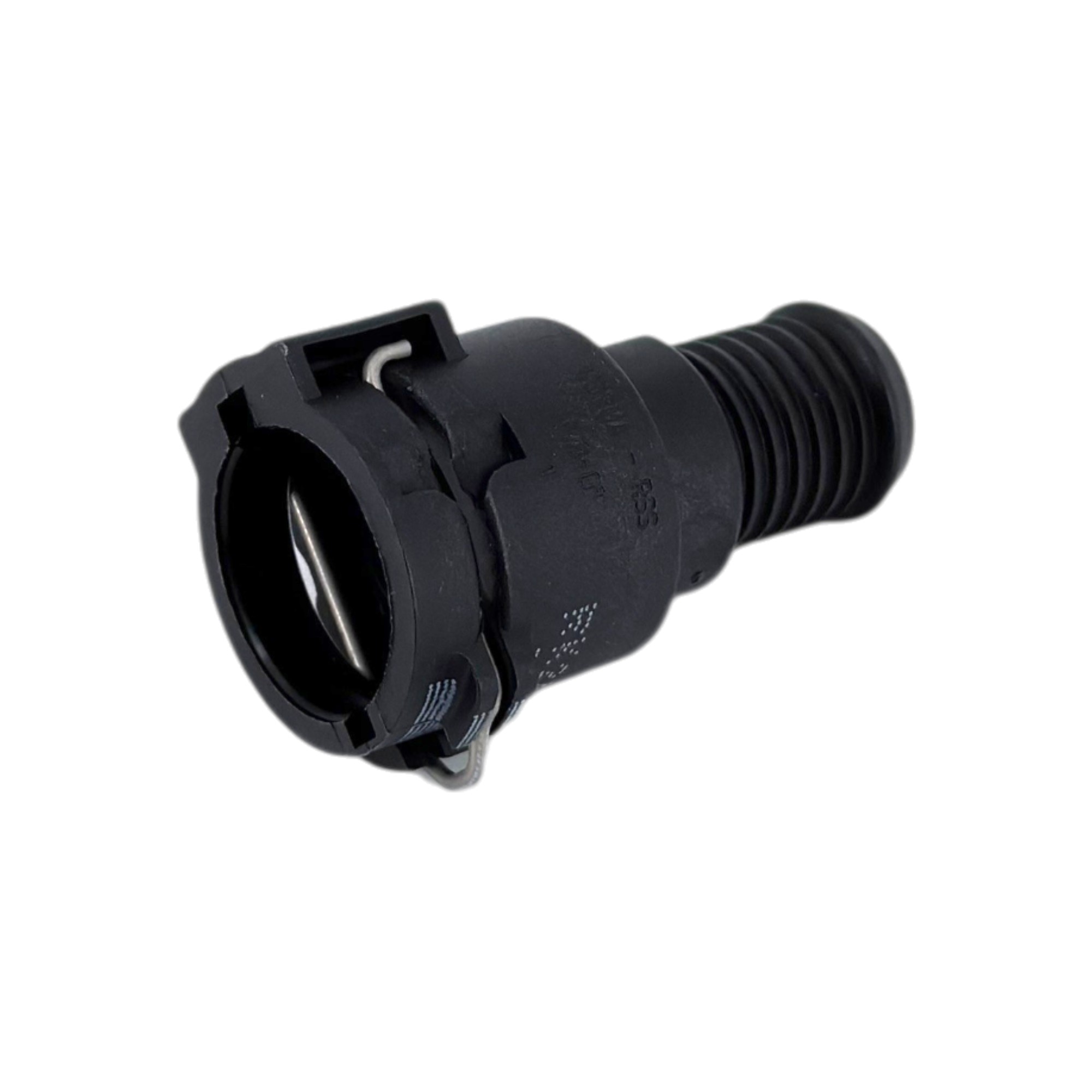

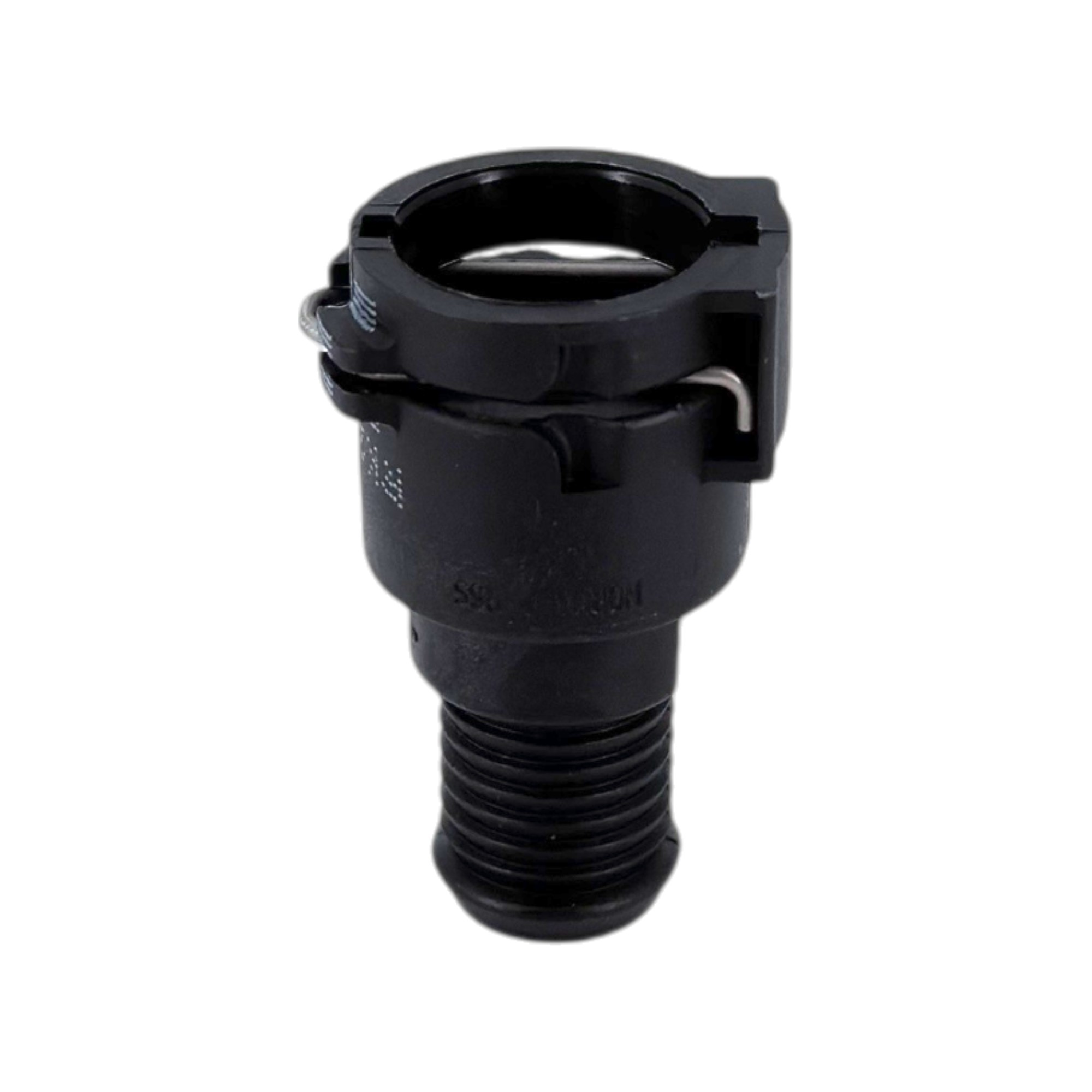

NQ-PS3 Steckverbindung NW 08 - 0° - EPDM

NORMA NQ-PS3 Steckverbindung NW 08 – 0° – EPDM

Die NORMA NQ-PS3 Steckverbindung NW 08 in 0°-Ausführung mit EPDM-Dichtung ist eine kompakte Verbindungslösung des Herstellers NORMA für medienführende Leitungen. Sie eignet sich insbesondere zum Verbinden von Kühlwasser- und Heizungsleitungen sowie für Anwendungen in Ladeluftsystemen.

Das Gehäuse besteht aus widerstandsfähigem Polyamid 6.6 mit 30 % Glasfaseranteil (PA66-GF30). Mit einer Nennweite von NW 08, einem Temperaturbereich von -40 bis +135 °C und einem maximalen Betriebsdruck von 3,5 bar ist die NORMA Steckverbindung für anspruchsvolle Anwendungen im Fahrzeug-, Motoren-, Maschinen- und Anlagenbau ausgelegt.

NORMAQUICK® PS3 Steckverbindung für medienführende Leitungen

Die NORMAQUICK® PS3 Serie von NORMA wurde für kompakte und zuverlässige Verbindungen in medienführenden Leitungssystemen entwickelt. Die Steckverbindung NW 08 eignet sich insbesondere für OEM-Anwendungen, Serienmontagen sowie Wartungs- und Reparaturarbeiten in Fahrzeugen, Maschinen und technischen Anlagen.

Gerade 0°-Steckverbindung für medienführende Leitungen

Bei dieser Variante handelt es sich um eine gerade NORMAQUICK® PS3 Steckverbindung mit 0° Anschlusswinkel. Sie eignet sich für Leitungsverläufe, bei denen die Verbindung ohne Richtungsänderung ausgeführt werden soll.

Die kompakte Bauform ist besonders bei beengten Einbausituationen in Fahrzeugen, Maschinen, Geräten und technischen Versorgungssystemen von Vorteil.

Nennweite NW 08 für kompakte Leitungssysteme

Die Steckverbindung besitzt eine Nennweite von 8 mm (NW 08). Damit eignet sie sich insbesondere für kompakte Kühlwasser-, Heizungs- und Fluidleitungssysteme in Fahrzeugen, Maschinen und Geräten.

Vor der Auswahl müssen Nennweite, Anschlussgeometrie und die Abmessungen der verwendeten Leitungen beziehungsweise Anschlussstutzen aufeinander abgestimmt werden.

PA66-GF30 – Polyamid 6.6 mit 30 % Glasfaseranteil

Das Gehäuse der NORMA NQ-PS3 Steckverbindung besteht aus Polyamid 6.6 mit 30 % Glasfaseranteil. Die Materialkombination ermöglicht eine kompakte und zugleich robuste Kunststoffkonstruktion für medienführende Leitungssysteme.

• Grundmaterial: Polyamid 6.6 (PA66)
• Glasfaseranteil: 30 %
• Materialbezeichnung: PA66-GF30

EPDM-Dichtung für Kühlwasser- und Heizungsanwendungen

Die Ausführung ist mit einer EPDM-Dichtung ausgestattet. Damit ist die Steckverbindung insbesondere für die vorgesehenen Anwendungen in Kühlwasser- und Heizungssystemen geeignet.

Bei der Auswahl einer Steckverbindung müssen grundsätzlich das verwendete Medium, die Betriebstemperatur und die chemische Verträglichkeit der Dichtung berücksichtigt werden.

Temperaturbereich von -40 bis +135 °C

Die NQ-PS3 Steckverbindung kann innerhalb eines Temperaturbereichs von -40 bis +135 °C eingesetzt werden. Dadurch eignet sie sich für Leitungssysteme, die während des Betriebs erheblichen Temperaturschwankungen ausgesetzt sein können.

Dies ist beispielsweise bei Kühlmittel- und Heizungsleitungen in Fahrzeugen, Nutzfahrzeugen, Motoren und Maschinen von Bedeutung.

Maximaler Betriebsdruck 3,5 bar

Der maximale Betriebsdruck beträgt 3,5 bar. Zusätzlich ist für die Steckverbindung ein Berstdruck von 20 bar angegeben.

Wichtig: Der Berstdruck stellt keine zulässige Dauerbelastung dar. Für die Auslegung der Anwendung ist der maximal zulässige Betriebsdruck maßgeblich.

Technische Daten der NORMA NQ-PS3 Steckverbindung NW 08

• Hersteller: NORMA
• Produktserie: NORMAQUICK® PS3
• Ausführung: Steckverbindung
• Anschlussvariante: 0° / gerade
• Nennweite: NW 08
• Material: Polyamid 6.6 mit 30 % Glasfaseranteil (PA66-GF30)
• Dichtung: EPDM
• Temperaturbereich: -40 bis +135 °C
• Maximaler Betriebsdruck: 3,5 bar
• Berstdruck: 20 bar
• Typische Medienanwendungen: Kühlwasser- und Heizungsleitungen
• Weitere Anwendung: Ladeluftsysteme

Für Fahrzeug- und Nutzfahrzeugtechnik

Die NORMA NQ-PS3 Steckverbindung NW 08 eignet sich insbesondere für medienführende Leitungssysteme im Fahrzeugbereich. Typische Einsatzgebiete sind:

• Kühlwasserleitungen
• Kühlmittelschläuche
• Heizungsleitungen
• Motor- und Antriebstechnik
• Ladeluftsysteme
• Personen- und Nutzfahrzeuge
• Sonderfahrzeuge
• Land- und Arbeitsmaschinen

Auch für Maschinen- und Gerätebau geeignet

Neben Fahrzeuganwendungen eignet sich die NORMA Steckverbindung auch für Konstrukteure, OEM-Hersteller und Instandhalter im Maschinen- und Anlagenbau sowie Geräte- und Apparatebau. Dort kann sie zur Verbindung geeigneter medienführender Leitungen in Kühl-, Heiz- und Versorgungssystemen eingesetzt werden.

Für Reparatur- und Servicebetriebe bietet die Steckverbindung zudem eine Möglichkeit, bestehende Leitungssysteme zu warten, Komponenten zu ersetzen oder geeignete Systeme zu erweitern.

Kompakte NORMA Steckverbindung für Wartung und Serienmontage

Die NORMAQUICK® PS3 Steckverbindungen von NORMA sind besonders dort interessant, wo medienführende Leitungen kompakt verbunden und bei Wartungs- oder Reparaturarbeiten wieder zugänglich sein sollen. Dies macht die NQ-PS3 Serie sowohl für die Serienmontage bei OEM-Herstellern als auch für Reparatur- und Instandhaltungsarbeiten interessant.

NORMAQUICK® PS3 Steckverbinder und weitere Schlauchverbindungen

Weitere Nennweiten, Anschlusswinkel und Ausführungen finden Sie in unserer Kategorie NORMAQUICK® PS3 Steckverbindungen von NORMA.

Einen Überblick über weitere Steckverbindersysteme des Herstellers NORMA finden Sie unter NORMAQUICK® Steckverbindungen.

Weitere Lösungen zum Verbinden von Schläuchen und medienführenden Leitungen finden Sie außerdem in unserer Kategorie Schlauchverbindungen und Schlauchverbinder.

Hinweis: Vor dem Einsatz müssen Anschlussgeometrie, Nennweite, Dichtungswerkstoff, Medium, Temperatur und Betriebsdruck auf die jeweilige Anwendung abgestimmt werden. Der angegebene Berstdruck von 20 bar ist nicht mit dem zulässigen Betriebsdruck gleichzusetzen; der maximale Betriebsdruck beträgt 3,5 bar.
